aivan selvää, että se tulee yleistymään ja valtaamaan alaa yhä enemmän jo lähivuosina.
Talotekniikan ja teollisuuden automaation näkökulmasta varsinkin 10BASE-T1L-tekniikka on lupaava. Se mahdollistaa tiedonsiirron nopeudella 10 Mbit/s jopa 1000 m kaapelointietäisyydellä. Markkinoilla alkaa olla jo SPE-kytkimiä, SPE-liitäntäisiä antureita ja -toimilaitteita sekä SPE-ohjaimia, -liitäntäyksiköitä ja -muuntimia esi- merkiksi rakennus- ja teollisuusautomaatioon. Yksiparisen kaapeloin- nin komponentteja – kaapeleita ja liittimiä – on jo useilla toimittajilla.
10BASE-T1L-tekniikalla on valtava potentiaali kaikenlaisten kiin- teistöjen talotekniikassa ja automaatiossa, mukaan lukien muun muassa asuinkiinteistöt, toimitilakiinteistöt, teollisuuskiinteistöt ja sairaalat. Se on myös helppo integroida samaan verkkoon kiinteis- tön IT-Ethernetin kanssa ja liittää yleiseen viestintäverkkoon, jolloin syntyy yhtenäinen Ethernet-ekosysteemi. Ethernetin yleistymisen myötä protokollapinot kevenevät ja muunnoksia tarvitaan yhä vä- hemmän. Tieto siirtyy Ethernet-kehyksessä kenttälaitteelta pilveen saakka samalla universaalilla tekniikalla.
Yksiparisen Ethernetin uusin kehityskohde on väylätopologian sovel- taminen. Standardin IEEE 802.3da on määrä valmistua vuonna 2023 ja siinä määritellään yksiparisen 10 Mbit/s Ethernetin väylä, jonka enimmäispituus on 50 m ja solmujen lukumäärä vähintään 16. Tämä on ensiaskel Ethernetin käyttömahdollisuuksiin myös kenttäväylissä.
YKSIPARINEN KAAPELOINTI JA SEN KOMPONENTIT
Yksiparista Ethernetia tukemaan on ryhdytty laatimaan myös omia kaapelointistandardeja osana yleiskaapeloinnin standardikokonai- suutta. Näissä standardeissa määritellään yksiparisen kaapeloinnin rakennetta, kokoonpanoa, suorituskykyä, komponentteja (kaapelit ja liittimet) ja testausta koskevat vaatimukset siten, että kaapelointi tukee tarvittavia yksiparisen Ethernetin nopeuksia.
Standardointityö on jo varsin pitkällä ja yksiparisille kaapeleille ja liittimille on jo olemassa omat standardinsa. Myös kaapeloinnin suorituskykyluokat on jo määritelty ja ne ovat T1-A (20 MHz), T1-B (600 MHz) ja T1-C (1250 MHz). Luokka T1-A, joka tukee sovellusta 10BASE-T1 on jaettu vielä neljään alaluokkaan saavutettavan etäi- syyden mukaan. Esimerkiksi alaluokka T1-A-100 tukee etäisyyttä 100 m ja alaluokka T1-A-1000 etäisyyttä 1000 m. Muut alaluokat ovat T1-A-250 ja T1-A-400.
YKSIPARISEN KAAPELOINNIN INTEGROINTI YLEISKAAPE- LOINTIJÄRJESTELMÄÄN
Yksiparinen kaapelointi ei ole tarkoitettu korvaamaan standardisar- jan EN 50173 mukaista neliparista kaapelointia esimerkiksi kerros- kaapeloinnissa, jonka tehtävä on tukea lähiverkko-, WiFi- ja muita IT-sovelluksia. Sen sijaan se on tarkoitettu talotekniikan, automaa- tion ja teollisuuden sovelluksiin ja se on integroitavissa samaan yleiskaapelointijärjestelmään neliparisen kaapeloinnin kanssa.

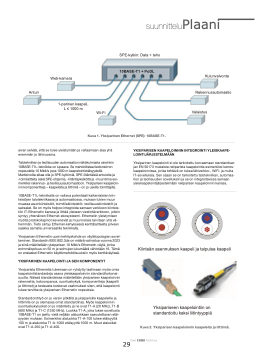

suunnitteluPlaani
      Anturi
Web-kamera
1-parinen kaapeli, L ≤ 1000 m
Wi-Fi
SPE-kytkin: Data + teho
10BASE-T1 + PoDL
Kulunvalvonta
Rakennusautomaatio
Valaistus
        Kuva 1. Yksiparinen Ethernet (SPE): 10BASE-T1.
     Kiinteän asennuksen kaapeli ja taipuisa kaapeli
   Yksipariseen kaapelointiin on standardoitu kaksi liitintyyppiä
29Plaani 2 2022 Tieto&Turva
Kuva 2. Yksiparisen kaapeloinnin kaapeleita ja liittimiä.
